为解决广东惠州抽水蓄能电站引水隧洞防水防腐问题，应广东惠州抽水蓄能电站建设指挥部的邀请，中核防水材料有限公司委派工程技术人员路鸿杰、陈栋、柴福生于2007年1月24日至25日，在0号支洞的一段进行防水防腐试验，该段为宽1.5m的环形，面积约为42m²。

1、工程基本情况

广东省惠州抽水蓄能电站位于广东省博罗县罗阳镇，是广东省内兴建的第二座大型高水头大容量纯抽水蓄能电站。由广东省广电集团有限公司、广东核电投资公司和国家开发投资公司共同投资建设。总装机容量2400兆瓦，工程总用地面积654.7万平方米，总投资80.58亿元。预计2010年达到设计水平，年发电量45.62亿千瓦时，年抽水耗电量62.03亿千瓦时，建成后服务于广东省电网。电站分上下两个蓄水库，自然高差531米。上库在小金河上游象头山上的范家田，调节库容2740万立方米；下库在罗阳镇榕溪沥上游。上库计划从2007年7月1日开始蓄水，下库从2008年5月1日开始蓄水。首台机组计划于2008年底投入运行。到2011年3月31日，八台机组全部投入商业运行。

2、惠蓄水质情况、引水隧洞现状及技术决策
惠蓄环境水 pH 值在6.0-7.6之间，为中性或弱酸性，侵蚀性 CO 一般在5-10 mg / L ，最大值达3926 mgL 。此弱酸性的水长期经过引水隧洞，对隧洞壁会造成酸性腐蚀，故在引水隧洞混凝土表面涂覆防水防腐涂料，对引水隧洞具有一定的保护作用。

引水隧洞衬砌有少量的渗漏，渗漏周围有白色沉淀物（碳酸钙）。将来通水以后，大量的酸性水也会对衬砌起到腐蚀作用。

为了达到防渗防腐的目的，需要在衬砌表面做一层防水防腐层。中核2000水泥基渗透结晶防水材料是目前防水防腐效果最理想的材料。

3、防水防腐施工所需设备、材料及施工方法

3.1刮涂法

3.1.1材料、设备及工具
①刮涂材料：CN2000B型防水材料。
②浆液高速搅拌器（与喷涂共用）。
③刮板、抹子、毛刷等。

3.1.2刮涂施工流程
①基面处理：施工基面必须完整、坚固、干净，无积水、无尘土、油渍及其它污染物，否则需做适当的处理：新浇筑的混凝土至少养护7天以上方可施工；基面保持湿润，无明水。

②制浆：按CN2000B：水＝:0.4（重量比）制浆，高速搅拌均匀。

③刮涂：刮前擦干基面明水，然后按先上后下、先边角后平面、先横后竖（第一层与第二层垂直交叉）的顺序，刮抹二至三遍。

④养护：待总涂层厚度达到设计标准、涂层终凝后，淋水或贴膜养护24小时。

3.2喷涂法（用于大面积施工）

3.2.1材料、设备及工具

① 喷涂材料：CN2000B型防水材料。

②中核CNI5-6型专用喷涂机及喷枪一套，液压泵及喷嘴出口压力15 MPa ，每分钟最大喷是6升。

③ 配套空压机，压力0.7 MPa ，每分钟排量1.2 m ’
④ 浆液高速搅并机，动力＞05kW，转速＞800 rmin ，容量＞30L。

⑤ 高压输浆软管10 mm 和の5 mm 各若干米，依工作距离配置。

3.2.2喷涂施工流程

a基面处理

首先清除防水基面悬浮物和油污，重点部位边冲边刷，直至露出坚固基面并全部湿润。

b制浆

喷涂用CN2000B料，按CN2000B：水＝:0.55（重量比）制浆，高速搅拌3-5 min ，制浆量依每次喷涂用量和浆液初凝时限为准，为保证不间断作业，实现连续喷涂，每次制浆≥30L，连喷5 min ,不等上次浆液喷完，及时补充第二桶和第三桶………

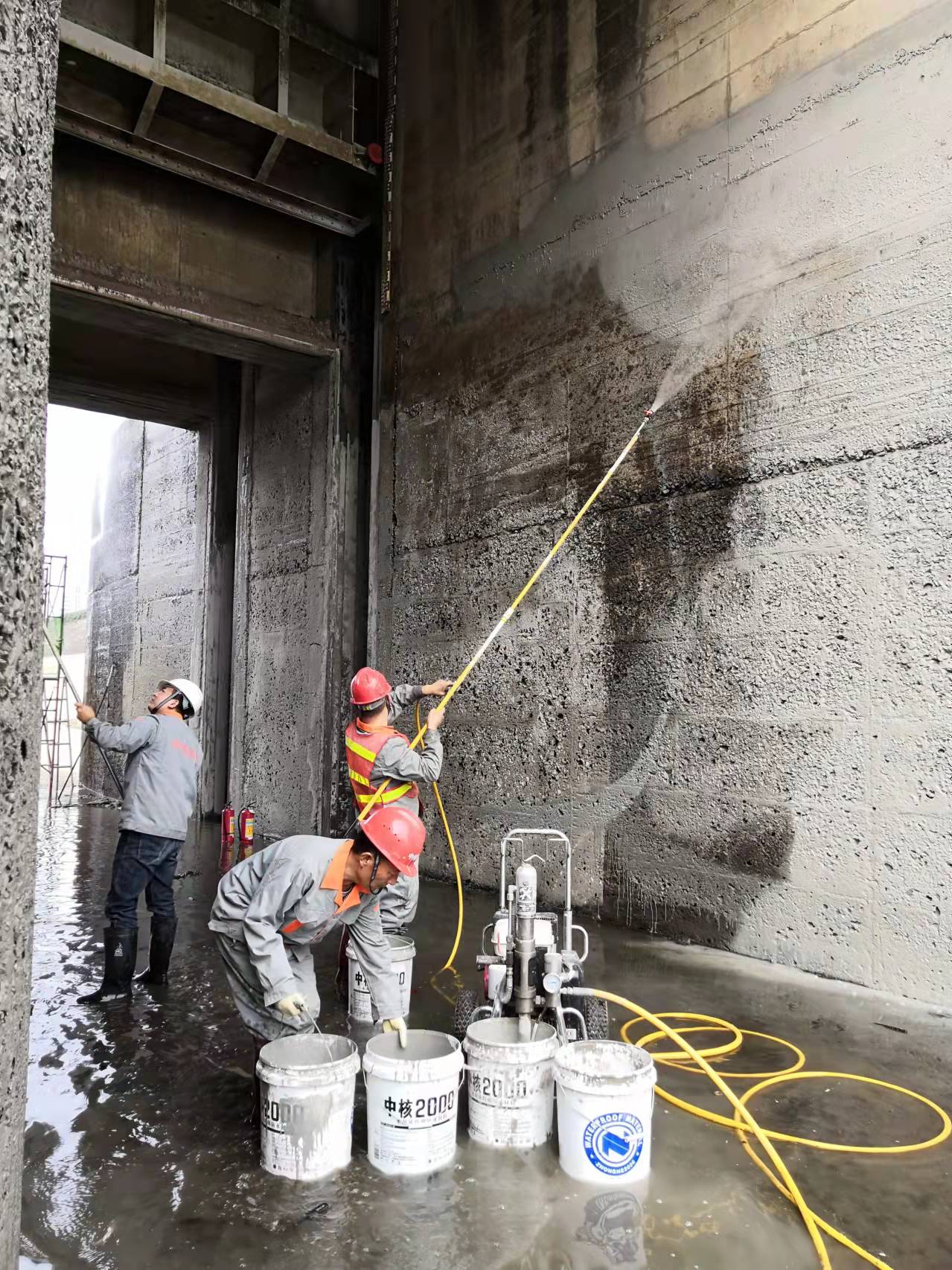

 c 施喷

①喷前擦干基面明水，然后按先上后下、先边角后平面、先横喷后竖喷（第一层与第二层垂直交叉）的顺序至少喷三遍。注意：第二遍喷涂必须等第一遍涂层终凝。喷涂厚度以每遍0.5 mm 左右为好，需要加厚的部位反复多喷几遍。

②喷涂距离和喷束宽度控制在0.5 m 左右，确保喷料均匀有力地喷洒在防水基面上，不得出现流挂和飞失现象。

③总喷涂厚度达到设计标准。终凝后喷水养护（每隔4小时一次）或贴塑料薄膜保湿养护天。

④涂层表观现状：涂层均匀粘结牢固、表面光滑平整、色泽鲜亮。工程质量完全符合《GB50208-2002地下防水工程质量验收规范》和水电工程相关规范的要求。

5工程验收

按照《GB208-1983防水工程施工及验收规程》、《GB50208-2002地下防水工程质量验收规范》验收，施工后涂层不能有空鼓、裂纹、脱落、粉化现象，材料使用应符合《中核2000系列防水材料使用技术规程》。

6、后记

其中参加试验的其他生产单位有：
南京耐渗建筑防水材料有限公司，
东莞盛华化工
帕斯卡（霸魁防水）。
